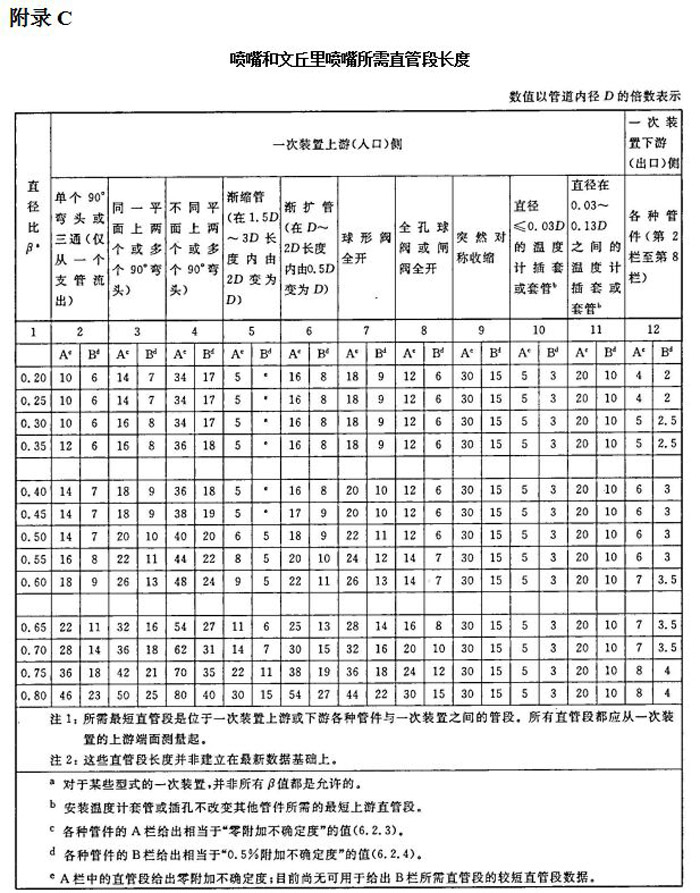

噴嘴

我司生產的節流裝置噴嘴有標準噴嘴（ISA1932）、長徑噴嘴和文丘裏管噴嘴，其測量原理與標準孔板相類似，其壓力損失較標準孔板低，但其測量精度不如標準孔板，一般的選型要根據實際的工況情況而定。

1、標準噴嘴（ISA1932）

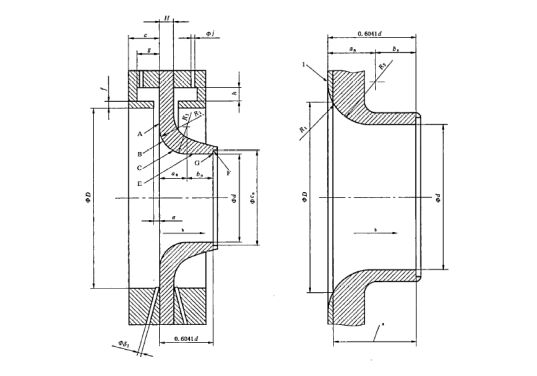

標準噴嘴在管道內的部分是圓形的，由圓弧廓形的收縮筒形喉部組成，其結構示意圖如下：

標準噴嘴（ISA1932）取壓方式：上遊取壓口采用角接取壓方式（見孔板角接取壓口部分）。下遊取壓口可按角接取壓口設置，也可設置於較遠的下遊處。當≤0.67時，取壓口軸線與恩最平麵部分A之間的距離應≤0.15D：當〉0.67時，該距離應≤0.2D。取壓口結構可按孔板取壓口要求設計，其相關結構與角接取壓標準孔板相同可參見“第I部分標準孔板，I-2節 角接取壓”部分。

2、長徑噴嘴

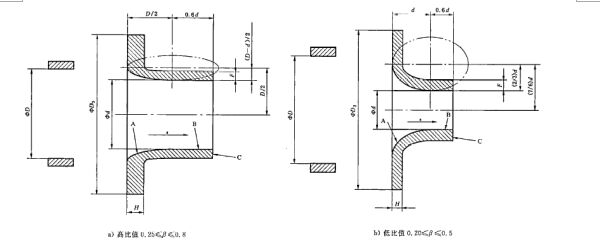

長徑噴嘴有兩種形式：高比值噴嘴（0.25≤β≤0.8）；低比值噴嘴（0.20≤β≤0.5）。當β值介於0.25~0.50之間時，可采用任意一種噴嘴。長徑噴嘴都是由四分之一橢圓狀收縮入口部分和圓筒形喉部組成的，噴嘴在管道內的部分應為圓形，但在取壓口的洞孔處可能例外，其結構形狀如下圖所示：

長徑噴嘴的取壓方式為徑距取壓，上遊取壓口額軸線距噴嘴平麵部分A的距離為1D，下遊取壓口的軸線距噴嘴平麵部分A的距離為0.5D。

2.1、適用範圍：

公稱直徑DN100~350mm，0.25≤β≤0.7，10≤ReD≤10，K/D≤10×10（K管壁粗糙度：熱拉不鏽鋼＜0.03mm，軋製不鏽鋼0.0~0.10mm）

2.2、材質：

20G，16Mn（T≤300℃）；15CrMo（T≤450℃）；15CrMoV（T≤530℃）；超低碳奧氏體不鏽鋼（T≤400℃）

2.3、安裝結構及尺寸

圖13 長徑噴嘴安裝圖（FJCP型）

表13 長徑噴嘴安裝尺寸（FJCP型）

型號	公稱直徑 mm	16MPa						25MPa
型號	公稱直徑 mm	D3	D	L1	L2	L	KG	D	L1	L2	L	KG
FJCP-16×100	100	114.3	100	50	100	1905	60	100	50	100	1905	78
FJCP-16×125	125	133	125	62.5	125	2380	127	125	62.5	125	2380	150
FJCP-16×150	150	168.3	150	75	150	2855	188	150	75	150	2855	281
FJCP-16×200	200	219	200	100	200	3805	503	200	100	200	3805	503
FJCP-16×250	250	273	250	125	250	4755	847	250	125	245	4755	901
FJCP-16×300	300	323.9	300	150	300	5705	1270
FJCP-16×350	350	355.6	350	175	350	6655	2567

注：上表中的數據僅供參考，長徑噴嘴的安裝參數隨管道工藝參數的變化而變化，實際安裝尺寸需提供相關的管道工藝參數進行計算設計後而確定。

3、文丘裏噴嘴

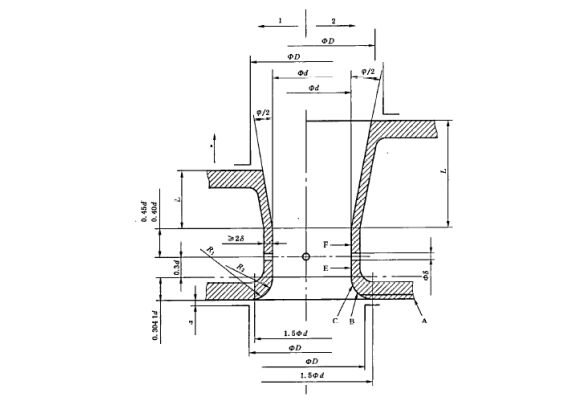

文丘裏噴嘴的廓形是軸對稱的，由圓弧廓形收縮段、圓筒喉部和擴散段組成，其上遊端麵與ISA1932噴嘴完全相同，喉部為圓筒形，擴散段與喉部聯接，無圓弧，但應無毛刺，其擴散角應小於等於30度，結構示意圖如下：

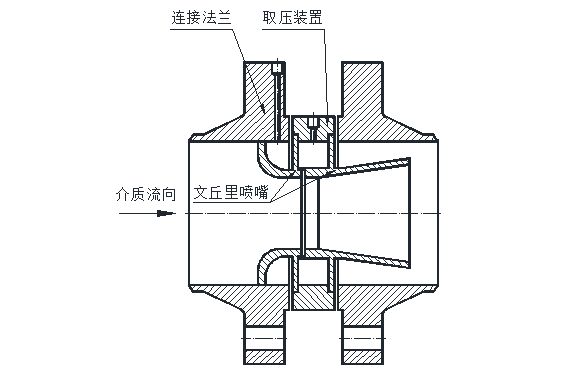

由於文丘裏噴嘴的結構是隨工況參數而定，故在此無法提供相關的結構參數尺寸，而根據實際工況參數進行設計計算後方能給出，如有需求可向我司谘詢，其安裝結構示意圖參照如下結構：

文丘裏噴嘴安裝結構示意圖
