文丘裏管

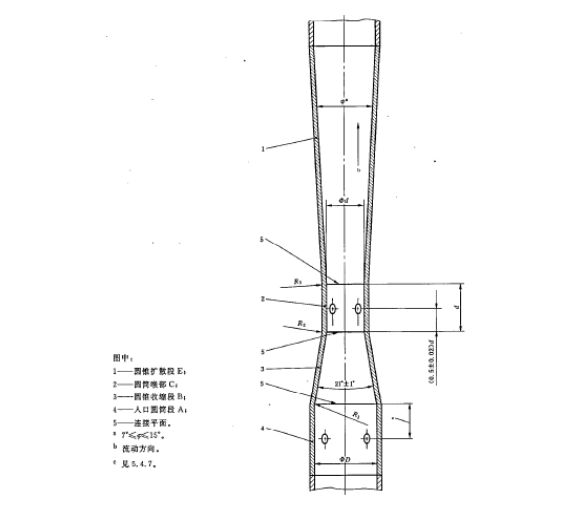

文丘裏管由4部分組成：即入口圓筒端A，圓筒收縮段B，圓筒形喉部C，圓錐擴散段E組成，結構如下圖所示：
圓筒段直徑為D，與管直徑之差不大於0.01D，其長度等於D；
圓錐收縮端B，錐角為21°，長度約為2.7（D-d）;
圓筒喉部C，直徑為d的圓管形管段，長度為d；
圓錐擴散段E，擴散角7°~15°。
經典文丘裏管又有三種形式
①粗鑄收縮段經典文丘裏管；收縮段B的內表麵是砂型鑄造，未經機加工，表麵粗糙度Ra≤10D。
②機械加工收縮段經典文丘裏管。A，B，C段的內表麵應有Ra≤10d的相同粗糙度。
③粗焊鐵板收縮段的經典文丘裏管。在AB段之間，BC段之間，CE段之間均無連接曲麵，AB段表麵粗糙度Ra約為5×10-4D。
1、適用範圍

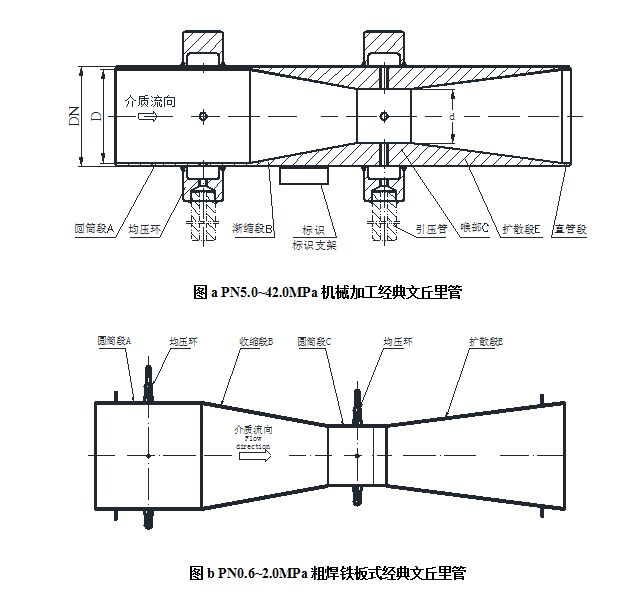

低壓文丘裏管：公稱壓力，PN0.6~2.0MPa；公稱直徑，DN200~1600mm。圖b結構
高壓高溫文丘裏管：公稱壓力，PN5.0~42.0MPa；公稱直徑，DN100~600mm。圖a結構
2、材質
根據實際工藝管道材質而定，常用材質有：20G、16Mn（T≤300℃）；15CrMo（T≤450℃）；12CrMoV（T≤530℃）；超低碳奧氏體不鏽鋼（T≤400℃）。

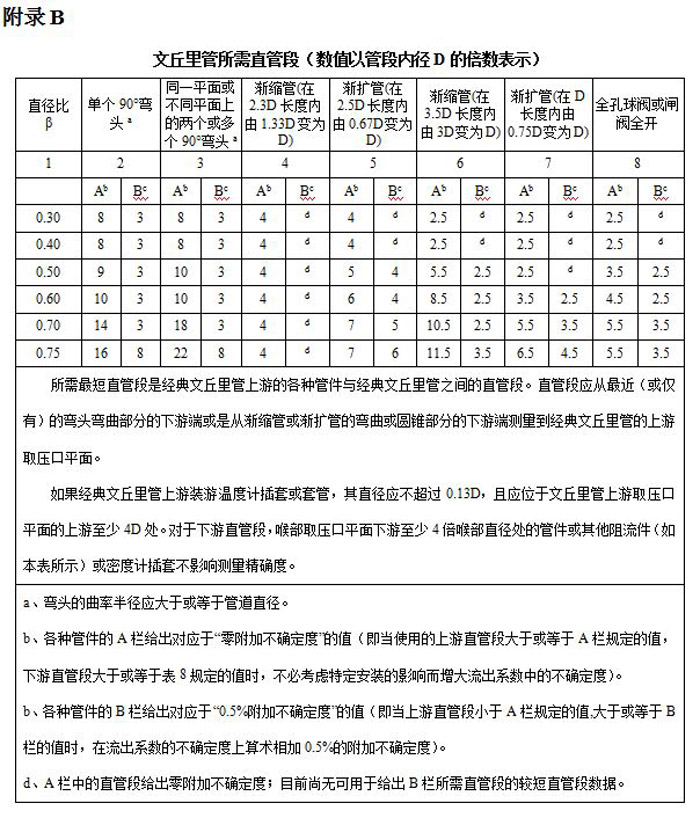

3、安裝結構
文丘裏管設計與工藝管道的工況參數緊密相聯，隻有提供了相關的工況參數才能設計定型，上圖兩種常用結構供參考。文丘裏管與工藝管道的連接方式可采用法蘭連接和焊接兩種形式，焊接形式即文丘裏管主體與工藝連接焊接連接，而法蘭連接是在文丘裏管的上下遊端各配一對連接法蘭，具體采用哪種連接方式，需根據實際使用情況而定。
