泵的吸入和排出管路的配置要求就是按GB 50275-2010的相關規定，主要內容如下：

一、泵的吸入和排出管路的配置,應符合下列要求:

1、 與泵連接的管路應具有獨立,牢固的支撐;

2 、吸入和排出管路的直徑,不應小於泵的入口和出口直徑;

3、 吸入管路宜短,並宜減少彎頭;

4 、當采用變徑管時,變徑管的長度不應小於管徑差的 5 倍~7倍;

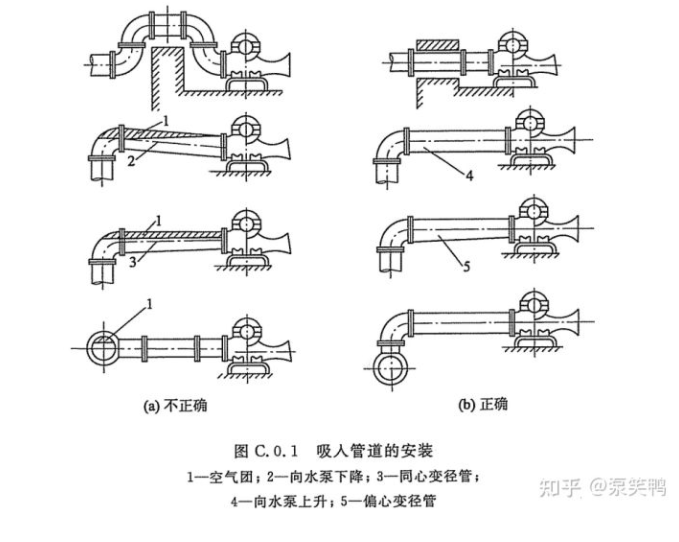

5 、泵的吸入管道的安裝,應符合圖 C.0.1所示,不得有空氣團存在。當泵的安裝位置高於吸入液麵時,吸入管路的任何部分均不應高於泵的入口;水平吸入管道應向泵的吸入口方向傾斜,斜度不應小於 5‰。

7、閥門應按工程設計圖要求設置；

8、 兩台及以上的泵並聯時,每台泵的出口均應裝設止回閥。

二、離心泵的管路配置應符合本規範第一條的要求

1、吸入管路應符合下列要求：

1)泵入口前的直管段長度不應小於入口直徑的 3 倍(圖C.0.2-1);

2)當泵的安裝位置高於吸人液麵、泵的入口直徑小於350mm時,應設置底閥;入口直徑大於或等於 350mm時,應設置真空引水裝置;

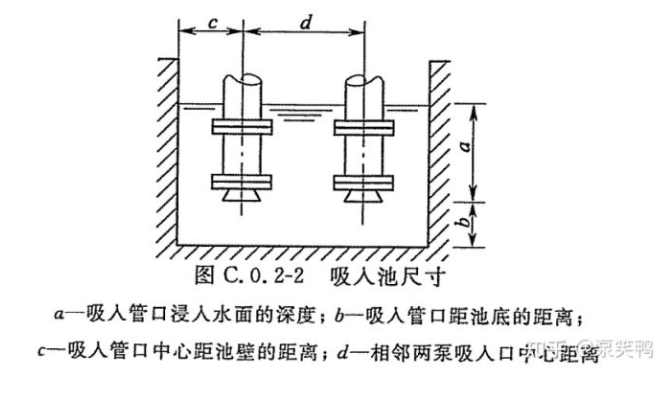

3)吸入管口浸入水麵下的深度不應小於入口直徑的 1. 5 倍~2 倍,且不應小於 500mm;吸人管口距池底的距離,不應小於入口直徑的 1 倍~1.5 倍,且不應小於 500mm;吸入管口中心距池壁的距離,不應小於人口直徑的 1.25 倍~1.5 倍;相鄰兩泵吸入口中心距離,不應小於入口直徑的2.5 倍~3 倍(圖 C.0.2-2);

4)當吸入管路裝置濾網時,濾網的總過流麵麵積,不應小於吸入管口麵積的 2 倍~3 倍；

5)可在吸水池進口或吸入管周圍加設攔汙網或攔汙柵；

6）泥漿泵、灰渣泵和砂泵應在倒灌情況下運轉。倒灌高度宜為 2m～3m,且吸人管宜傾斜 30°。

2、 泵的排出管道，應符合下列要求；

1）應裝設閘閥，閘閥內徑不應小於管子內徑；旋渦泵上應裝設安全閥；

2）當揚程大於20m時，應裝設止回閥。

3 雜質泵的進、出口管路,均不應急劇轉彎。

三、軸流泵和混流泵的管路配置,除應符合本規範第一條的規定外,尚應符合下列要求:

1 、水泵入口中心距池壁的距離應為吸人喇叭管直徑的 0.1倍~1.25 倍;吸入管距池底的距離,應為吸入喇叭管直徑的 0.7倍~0.8倍；相鄰兩泵的吸入口中心之間的距離，不應小於吸入喇叭管直徑的 2 倍~2.5 倍;

2 、排出管路應裝設止回閥或拍門；泵排出口至止回閥之間應裝擴散管；擴散管的長度不應小於大小管徑的5~7倍；

3 、渦殼泵混流泵的配管應符合本規範第二條的規定。

四、往複泵的管路配置除應符合本規範的第一條的規定外，尚應符合下列要求：

1 、排出管路應裝設安全閥；

2 、泵入口處宜設設置吸入空氣室;泵的出口處可根據需要設置排出空氣室。

五、計量泵的管路配置除應符合本規範第一條的規定外，尚應符合下列要求：

1、 泵宜在倒灌的情況下工作；

2、 排出管路不宜采用 T形配管;當需要采用T形配管時,應在管的最高點處裝設真空破壞閥。

六、 螺杆泵的管路配置除應符合本規範第 一條的規定

1 、每台泵的止回閥旁宜裝設回流閥;

2 、吸入管口應裝設過濾器,濾網的規格可采用 40 目～80目。濾網總過流麵麵積不得小於進口麵積的 20 倍。

七 、水環式真空泵的管路,其調節閥應設置在靠近泵人口的吸人管路上;當采用水環壓縮機時,其調節閥應設在分離器的排出管路上。
