泵殼多用鑄鐵或鋁合金製成，泵蓋板及襯墊用螺釘裝在泵殼的後麵，使泵殼密封。泵蓋上有出水口與水套相通。泵殼的進水口用橡膠軟管與散熱器下水室相連。
泵殼的上麵有旁通口管接頭，因橡膠軟管與出水管相連，當冷卻水溫度較低（低於76℃）時，出水管中的部分冷卻水進入水泵內。
泵殼內部是葉輪的工作室。其中鑄有隔板將工作室分成進水室與出水室兩部分。進水室口與進水口及旁通口相通。
出水室的圓周表麵做成螺旋形，以提高水泵的泵水效率。
進水室與出水室有平衡孔相通。以提高進入室的水壓，減少進水室內氣泡的產生。
鑄鐵葉輪采用後彎式葉片，利用切削的平麵與水泵軸的後端定位連接，並用螺釘緊固。
葉輪上有3個小孔，使水泵工作時葉輪前後的壓力平衡，有助於提高水泵的泵水量。有的水泵葉輪用塑料壓製，質量輕，抗腐蝕性好。
葉片有的采用徑向式，有的葉片一長一短交替，有半數可延伸到進入室，以增大進入斷麵。
水泵軸用兩個軸承支承在殼體上，其間充有潤滑脂，軸承之間有隔套定位。前軸承的前端有卡環用以固定軸承，以避免風扇轉動時所產生的軸向力使泵軸前移。
泵軸上裝有拋水圈，水封滲漏時向前滲出的水被拋水圈擋住並甩向檢視孔，以免損壞軸承。為了減輕拋水圈的負擔，在泵軸上（拋水圈與水封之間）車製一擋水槽。軸承為單麵密封，有油封的麵應分別朝向軸的兩端安裝。
當油室中充滿潤滑脂時，為避免油封損壞，外殼上有一個專門的孔與大氣相通，以便注油時放出空氣和油膨脹時外溢。
為了防止進水室的冷卻水沿泵軸向前滲漏，在水泵軸穿出進水室的地方裝有自緊式水封。它是由夾布膠木製成的水封密封墊、水封皮碗和彈簧等組成。
密封墊和水封皮碗套在軸上，墊圈的凸出部分卡在泵殼水封座的兩個缺口內，水封皮碗用彈簧壓緊在墊圈和鋼製水封座圈之間，以防止其前端麵漏水。
為提高密封效果，水封皮圈的兩端貼合麵上壓製有環形槽。葉輪前端麵壓靠在膠木墊圈上，與膠木墊圈滑磨並密封。加工尺寸保證了對水封彈簧有一定的預緊力，以便膠木墊圈磨薄後仍有密封能力。
有的水泵采用了結構緊湊的軸承內圈，與軸一體的結構，兩端密封，潤滑油在水泵組裝時一次加足，使用中不再加注。

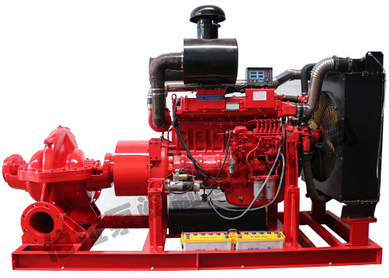

關鍵詞：柴油機水泵
